Mitä eroa on lämpösyklin testikammion ja lämpöshokkikammion välillä?

Tuotekehityksessä ja luotettavuustestauksessa insinöörit usein tarvitsevat info-1-1 simuloi äärimmäisiä ympäristöolosuhteita arvioidaksesi materiaalien ja komponenttien suorituskykyä ajan mittaan. Autojen ECU:iden on aloitettava klo-40 astettatalvella ja jatkaa toimintaansa lähellä85 astettakonepellin alle, kun taas litiumparistot ja aurinkosähkömoduulit voivat kohdata85 astetta / 85 % suhteellista kosteutta{2}}lämpöolosuhteet jopa 1000 tuntia. Ilman kontrolloitua ympäristösimulaatiota riskit, kuten korroosio, tiivisteen rikkoutuminen, eristeen huononeminen ja juotteen väsyminen, voivat jäädä piiloon, kunnes kalliita kenttävikoja tapahtuu.

Äskettäin asiakasKeyhanjakoi palautetta kammion asentamisen jälkeen laboratorioonsa:"Olemme käyttäneet kammiota viime viikosta lähtien. Se on tähän mennessä ollut kaiken kaikkiaan hyvä. Pidän sinut ajan tasalla."Alkukäytön aikana järjestelmä osoitti vakaata lämpötilan nousua, tasaista kosteudensäätöä ja tasaista yleistä suorituskykyä. Testauslaboratorioille tämä varhaisen-vaiheen vakaus on kriittinen, koska pitkät-kestotestit-kuten85 astetta / 85 % RH kostealle lämmölletai−40 asteesta +85 asteeseen lämpökierto-vaadi luotettavaa ja keskeytymätöntä ympäristövalvontaa tietojen luotettavuuden varmistamiseksi.

Näiden vaativien olosuhteiden toistamiseksi laboratoriot luottavat erityisesti edistyneisiin ympäristötestauslaitteistoihinLämpösyklin testikammiotjaLämpöshokkikammiot. Vaikka molemmat simuloivat lämpötilan muutoksia, ne eroavat merkittävästi testausmenetelmistään, siirtymänopeuksistaan ja käyttötarkoituksistaan. Näiden erojen ymmärtäminen antaa insinöörille ja laadunvarmistustiimille mahdollisuuden valita sopivimman kammion tarkkaa luotettavuustestausta ja tuotteen pätevyyttä varten.

Lämpösyklin testikammio vs. lämpöshokkikammio

Keskeinen ero lämpösyklin testikammion ja lämpöshokkikammion välillä on siinä, kuinka lämpötilan muutoksia sovelletaan testinäytteisiin. Lämpökierto muuttaa lämpötilaa asteittain yhdessä kammiossa, kun taas lämpöshokki altistaa näytteet nopeasti äärilämpötiloille erillisten vyöhykkeiden välillä.

Toinen tärkeä ero onlämpötilan muutoksen nopeus. Lämpökierto keskittyy kontrolloituihin ramppinopeuksiin pitkäkestoisen-ympäristöaltistuksen simuloimiseksi, kun taas lämpöshokki toistaa äkillisiä lämpötilan muutoksia, joita saattaa esiintyä todellisissa olosuhteissa.


Ominaisuus	Lämpösyklin testikammio	Lämpöshokkikammio
Testimenetelmä	Asteittainen lämpötilaramppi yhdessä kammiossa	Välitön siirto kuuman ja kylmän vyöhykkeen välillä
Lämpötilan muutos	Ohjattu ramppi (tyypillisesti 1–5 astetta/min)	Nopea vaihto sekunneissa
Lämpötila-alue	Tyypillisesti –70 asteesta +200 asteeseen	Tyypillisesti –70 asteesta +200 asteeseen
Siirtotapa	Ei fyysistä liikettä	Korin liikkeet vyöhykkeiden välillä/Pneumaattiset vaimentimet ohjaavat siirtoa vyöhykkeiden välillä.
Siirtymäaika	Minuutit	Vähemmän tai yhtä suuri kuin 3 sekuntia
Päätarkoitus	Simuloi{0}}ympäristön pitkäaikaista ikääntymistä	Simuloi äkillistä lämpöjännitystä
Tyypilliset standardit	IEC 60068-2-14, JESD22-A104	MIL-STD-883, JESD22-A106

Yksinkertaisesti sanottunalämpökierto arvioi kestävyyden toistuvassa lämpötila-altistuksessa, kunlämpöshokki arvioi kestävyyttä äkillisille äärimmäisille lämpötiloille.

LIB lämpösyklin testikammion testausmenetelmä

Lämpösyklin testikammio noudattaa tyypillisesti standardoituja testausmenettelyjä varmistaakseen johdonmukaiset ja toistettavat tulokset. Yksi laajalti käytetty kansainvälinen standardi onIEC 60068-2-14 (Lämpötilan muutostesti), joka arvioi, kuinka elektroniset komponentit kestävät toistuvia lämmitys- ja jäähdytysjaksoja.

Testiprosessissa lämpötilaa nostetaan ja lasketaan asteittain määritellyn profiilin mukaisesti pitäen samalla tietyt asetusarvot.

Esimerkki: Syklin 1 testimenettely (Perustuu standardiin IEC 60068-2-14)

Yleinen lämpökiertotestiprofiili noudattaa näitä vaiheita:

Vaihe 1: Altistus matalalle lämpötilalle
Testinäyte on stabiloitu arvoon-40 astetta 30 minuuttia. Tämä vaihe varmistaa, että koko tuote saavuttaa lämpötasapainon ennen kuin lämpötilan muutos alkaa.

Vaihe 2: Ohjattu lämpötilaramppi
Kammio nostaa lämpötilaa asteittain n3 astetta minuutissakunnes saavutetaan korkea lämpötilan asetusarvo.

Vaihe 3: Altistus korkealle lämpötilalle
Lämpötila pidetään n+85 astetta 30 minuutin ajansimuloida kuumia ympäristöolosuhteita.

Vaihe 4: Jäähdytysvaihe
Kammio laskee lämpötilaa n1-2 astetta minuutissa, palatakseen-40 astettasuorittaaksesi yhden täyden syklin.

Täydellinen luotettavuustesti voi sisältää100-1000 sykliä, riippuen tuotteen pätevyysvaatimuksista.

Tätä testausmenetelmää käytetään laajalti seuraavilla aloilla:

1. Autojen elektroniikan validointi

2. Painetun piirilevyn luotettavuuden testaus

3. Puolijohdepakkausten arviointi

4. Ilmailu-avaruuskomponenttien kestävyystestaus

Nämä testit suoritetaan usein standardien mukaan, mukaan lukien:

1. IEC 60068-2-14

2. JESD22-A104

3. MIL-STD-810

4. ASTM D6944

Lämpösyklin testikammiotikääntymistestiä varten

1. Pieni työpöytä Lämpösyklin testikammio

2. Kävele sisään Lämpösyklin testikammio

3. Lämpötilaräjähdyssuojattu testikammio

4. Kestävä laboratoriotyhjiökuivausuuni

5. Akun lämpösyklin testikammio

6. Ohjelmoitava 2-vyöhyke ja 3-alue pystysuora

7. Lämpöshokkitestauskammio

LIB-lämpösyklin testikammion edut

LIB Thermal Cycle Test Chamber on suunniteltu tarjoamaan tarkkoja, toistettavia ympäristötestejä nykyaikaisille laboratorioille.

Tarkka lämpötilan säätö takaa luotettavat tiedot.

Kammio käyttääPT100 luokan A anturitja PID-säätö lämpötilan vaihtelun ylläpitämiseksi±0,5 astettavarmistaen tarkat ja toistettavat tulokset pitkien testijaksojen aikana.

	Nimi	Lämpötilan kosteuskammio
	Malli	TH-100
	Sisämitta (mm)	400500500
	Kokonaismitta (mm)	86010501620
	Kapasiteetti	100L
	Lämpötila-alue	-20 astetta -+150 astetta
	Matala tyyppi	A: -40 astetta B: -70 astetta C -86 astetta
	Kosteusalue	20-98 % RH
	Lämpötilan poikkeama	± 2,0 astetta
	Lämmitysnopeus	3 astetta/min
	Jäähdytysnopeus	1 aste/min
	Ohjain	Ohjelmoitava värillinen LCD-kosketusnäyttöohjain, moni{0}}kielinen käyttöliittymä, Ethernet, USB
	Kylmäaine	R404A, R23
	Ulkomateriaali	Teräslevy suojapinnoitteella
	Sisämateriaali	SUS304 ruostumaton teräs
	Vakiokokoonpano	1 Kaapelin reikä (Φ 50) pistokkeella; 2 hyllyä
	Ajoitustoiminto	0,1-999,9 (S,M,H) asetettavissa

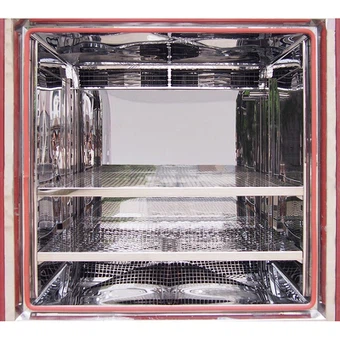

Vankka työhuone	Kaapelin reikä		Lämpötila- ja kosteusanturi	PID-säädin

1. Laaja testausalue tukee useita toimialoja.
LIB-kammiot toimivat alkaen–70 asteesta +180 asteeseen, joka kattaa useimmat elektroniikan, autokomponenttien ja ilmailumateriaalien luotettavuustestausvaatimukset.

2. Tehokkaat ramppinopeudet vähentävät testausaikaa.
Lämmitysnopeuksilla jopa3 astetta/minja jäähdytysnopeudet ympärillä1-2 astetta/min, insinöörit voivat suorittaa monimutkaisia lämpösyklitestejä nopeammin ja samalla ylläpitää vakaat ympäristöolosuhteet.

3. Tasainen ilmavirta takaa tasaisen altistuksen.
Monisuuntainen ilmankiertojärjestelmä jakaa ilman tasaisesti kammion sisällä pitäen lämpötilan tasaisena±1,5 astettakoko työtilassa.

4. Kestävä rakenne takaa pitkän käyttöiän.
Sisätilat on rakennettuSUS304 ruostumaton teräs, joka tarjoaa korroosionkestävyyden ja helpon puhdistuksenA3-teräs ulkopinta suojapinnoitteellalisää kestävyyttä teollisuusympäristöissä.

5. Älykäs ohjelmoitava ohjaus yksinkertaistaa käyttöä.
The7 tuuman värillinen kosketusnäyttöohjaintukee aina120 ohjelmaa, joissa kussakin on 100 vaihetta, jonka avulla insinöörit voivat rakentaa monimutkaisia lämpötilasyklejä ja säilyttää niitä toistuvaa käyttöä varten.

Usein kysytyt kysymykset lämpösyklin testikammiosta

1. Mikä on lämpökiertotestin tarkoitus?
Lämpösyklitesti arvioi, kuinka materiaalit ja komponentit reagoivat toistuviin lämpötilan muutoksiin ja tunnistavat mahdolliset viat, kuten halkeilun, delaminoitumisen tai juotteen väsymisen.

2. Millä teollisuudenaloilla käytetään lämpöpyöräilytestausta?
Lämpösyklin testausta käytetään yleisesti elektroniikassa, autoteollisuudessa, ilmailutekniikassa, puolijohteiden tuotannossa ja lääkinnällisten laitteiden validoinnissa.

3. Mitkä standardit vaativat lämpösyklin testausta?
Yleisiä testausstandardeja ovat mmIEC 60068-2-14, JESD22-A104, MIL-STD-810, jaASTM ympäristötestausstandardit.

4. Kuinka monta sykliä tyypillisesti tarvitaan?
Useimmat luotettavuustestit vaativat100-1000 sykliä, riippuen tuotespesifikaatiosta ja alan vaatimuksista.

5. Mitä eroa on lämpösyklin ja lämpöshokkitestauksen välillä?
Lämpökierto muuttaa lämpötilaa asteittain yhden kammion sisällä, kun taas lämpöshokki altistaa näytteet äkillisille lämpötilan muutoksille siirtämällä niitä nopeasti kuuman ja kylmän vyöhykkeen välillä.

Ota yhteyttä LIB teollisuus tänään tutkia räätälöityjä lämpökierto- ja lämpöshokkitestausratkaisuja, jotka on suunniteltu parantamaan tuotteiden luotettavuutta, nopeuttamaan kehitystä ja täyttämään kansainväliset ympäristötestausstandardit.
